Ключ "УМК"

Универсальный многоразмерный механический ключ. Используется на буровой площадке при проведению операций по спуску или подъему буровой колонны. Предназначен для развинчивания или завинчивания резьбового соединения буровых труб (буровые трубы СБТ и УБТ, обсадная колонна и НКТ). Закрепление труб спускаемых в скважину производится двумя ключами "УМК", которые подвешиваются на буровой площадке ( на высоте 1.5 м от пола), в горизонтальном положении на специальных канатах ( диаметром не менее 12.5 мм). Одни концы каната крепятся непосредственно к ключу, а другие к специальным противовесам, с помощью которых можно легко регулировать высоту установки ключа. При помощи левого ключа ( если смотреть на буровую площадку с приемных мостков) будет обеспечена задержка нижней части резьбового соединения труб, чтобы предотвратить проворачивание бурильной колонны при работе правого ключа. Второй ключ располагается на верхней часть соединения труб ( при развинчивание). К нему с помощью вертлюжка крепиться канат, который идет на пневматический раскрепитель. Рычаг ключа устанавливают на расстоянии, которое перед подачей воздуха в пневматический раскрепитель позволяет тяговому канату находиться в натянутом состоянии. При воздействии большого давления воздуха поршень давится вниз. К штоку поршня крепится канат с ключа и он тем самым тянет за собой ключ, поворачивая его на 6-70 градусов, в результате чего замковое соединение раскрепляется. Также на всех ключах устанавливаются страховочные канаты, который должен быть длиннее рабочего на 5-10 см и диаметром не менее 18 мм. Они крепятся к ключу с помощью серьги, а другой конец крепится к ноге буровой.

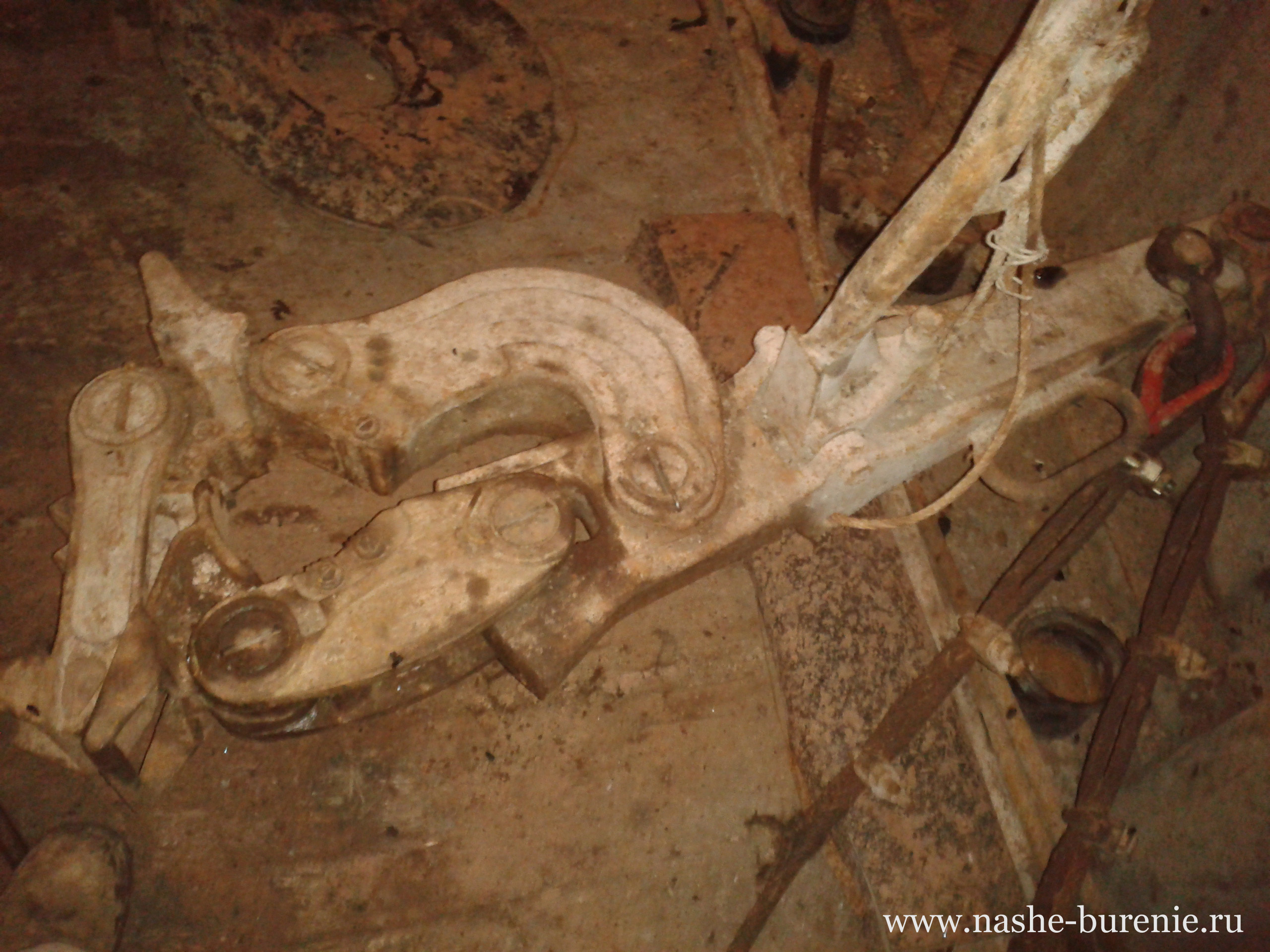

                                                                     Универсальный машинный ключ УМК-1

                      1- защелка         2- пальцы       3- пружины        4,5,7,8- челюсти       6- рычаг

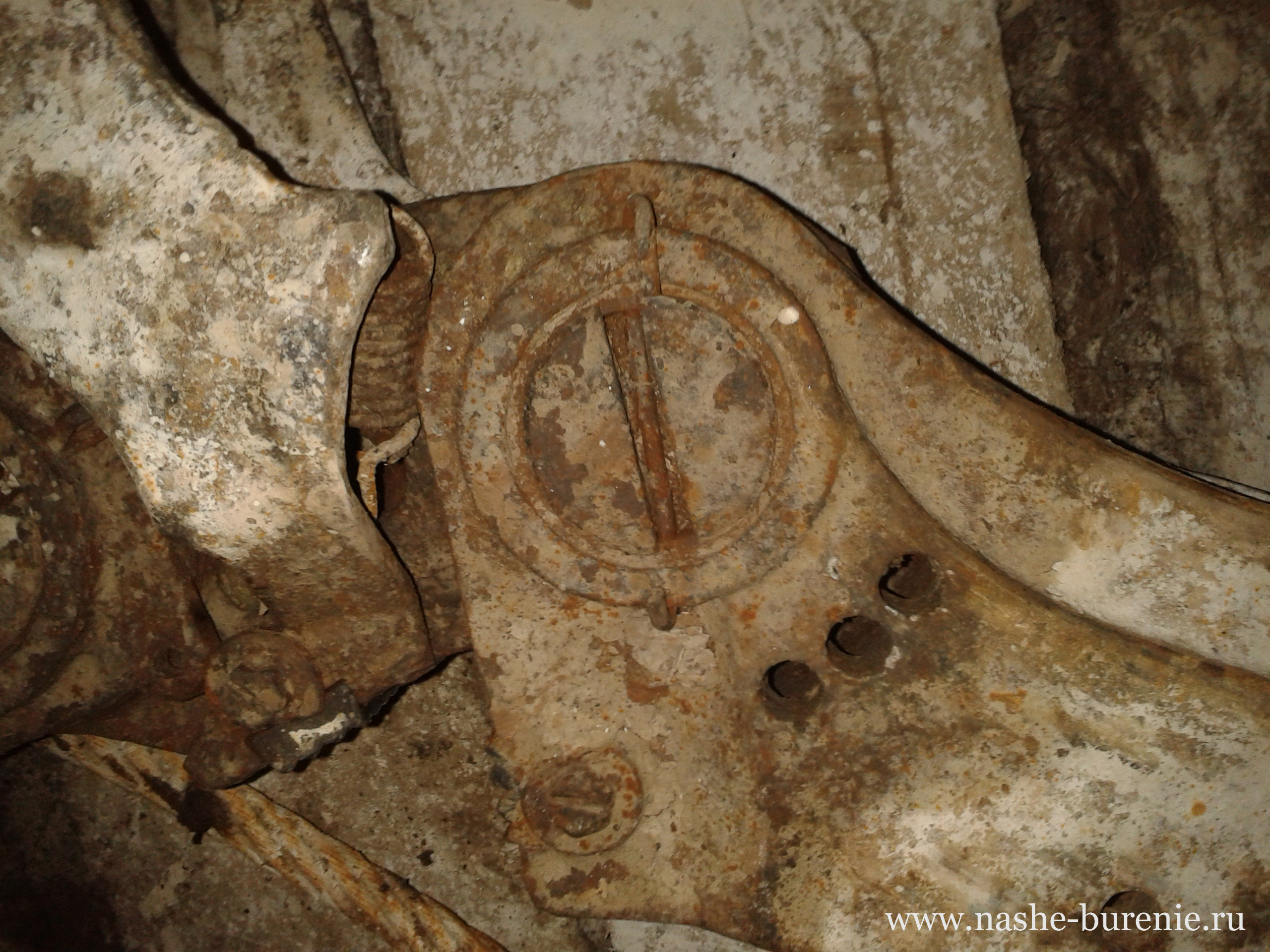

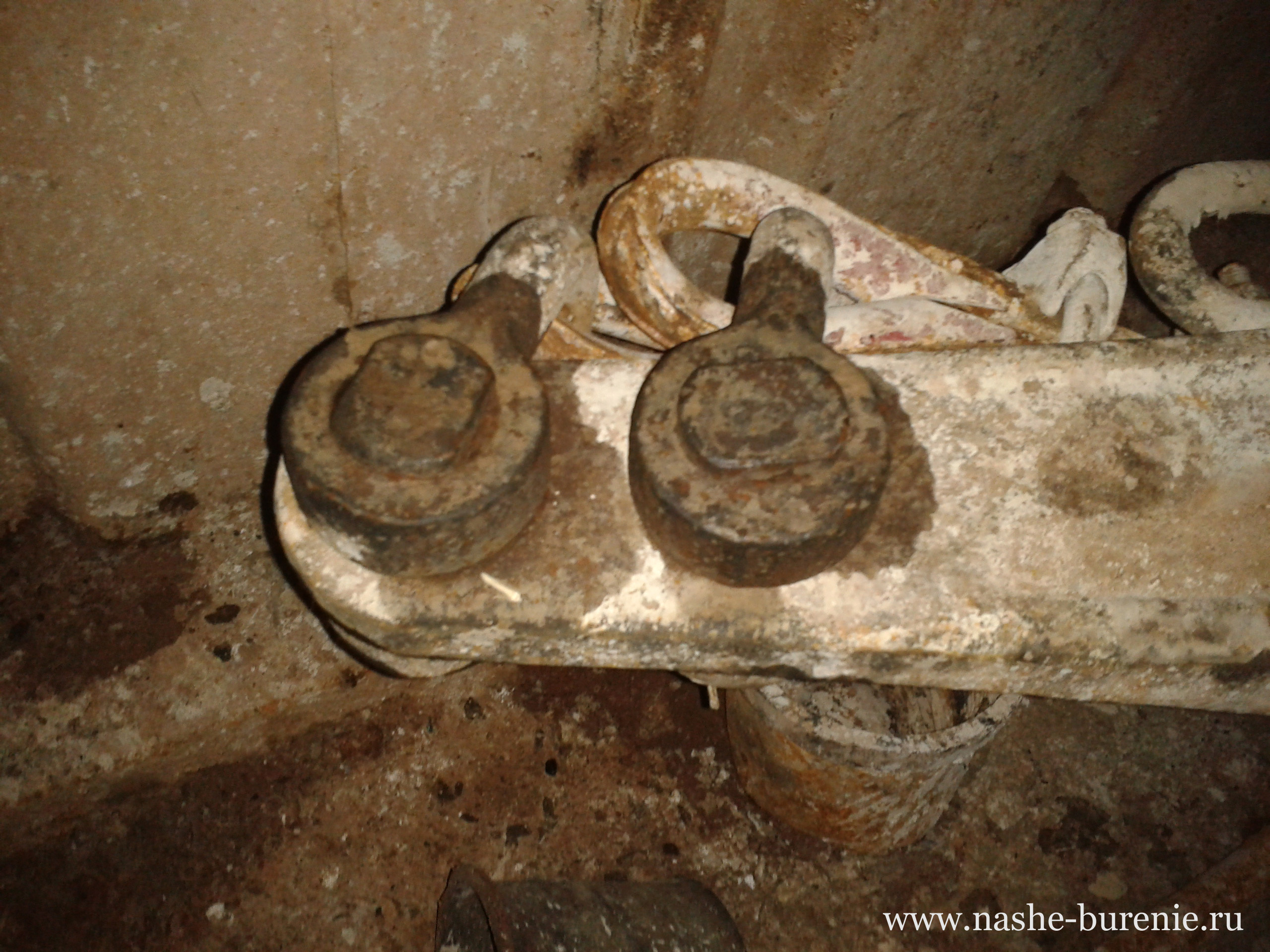

Ключ захватывает трубы и замковые соединения в диапазоне от 103 до 212 мм. Выбор размера достигается путем замены челюсти 8. Первая работает на размеры 108-178мм, а другая 140-212 мм. Все части ключа соединены между собой шарнирным способом при помощи пальцев 2. За счет действия защелки и пружин ключ автоматически закрывается на замковом соединение буровой колонны. На челюсти 7 есть сменные сухари, которые непосредственно контактируют с телом трубы, и как "зубами" вгрызаются в нее.

Параметры ключа "УМК 1":

- максимальный крутящий момент   75 кН

- допускаемое усилие на конец рукоятки ключа   70 кН

- габариты 1640 х 570 х 1090 мм

- масса   147 кг





Работать с этими ключами следует с максимальной осторожностью. Во время их работы категорически запрещено находится в зоне поражения. Регулярно проверять целостность канатов и надежность их крепления. Многое зависит от слаженности работы буровой вахты. Можно сказать нужно понимать друг друга с полу слова...

           Тяжелые последствия небрежной работы с ключом...
